■ペレットバーナーPellas X ペラスREVOシリーズの詳細■

ペレットバーナー・ペラスのREVOシリーズの詳細情報です。外観寸法、取付け寸法などこちらを参照して下さい。

■ペラス・ペレットバーナーの外観・取付け寸法

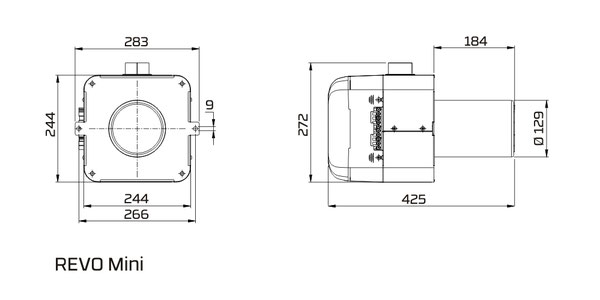

<REVO Mini>

ペレットバーナー

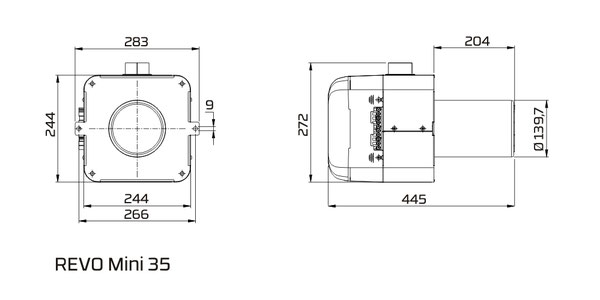

<REVO Mini35>

ペレットバーナー

<REVO 44> <REVO 70>

ペレットバーナー

A = 250 mm B = 619 mm C = Ø169 mm D = Ø173 mm

<REVO 100> <REVO120> <REVO150>

ペレットバーナー

A = 355 mm B = 724 mm C = 323 mm D = 202 mm E = 210 mm
F = 248 mm G = 247 mm H = Ø204 mm I = Ø206 mm J = Ø210 mm

■ペラス・ペレットバーナーの必要燃焼室寸法■

ペレスのペレットバーナーへの切り替えは燃焼室のサイズに制限があります。ガンタイプのペレットバーナーですので下記最少寸法以上でお使いください。

ペレットバーナー
必要燃焼室寸法

■ペラス・ペレットバーナーの必要ドラフト圧■

ペレットバーナーにもペレットストーブやペレットボイラーと同様にドラフトが必要です。

これは燃料への逆火防止やバーナー本体電子機器などを熱から守る必要がある為です。

下記必要ドラフト圧を参考に煙突を高くするか排気用のファンを取付けて下さい。

バーナータイプ

煙突の必要ドラフト圧(Pa

REVO Mini

15

REVO Mini 35

15

REVO 44

20

REVO 70

25

REVO 100

30

REVO 120

30

REVO 150

35
