■ADVANCE(アドバンス)ペレット・エアー搬送システム■

工場、農業用に使われるペレットボイラー、ペレット温風機においては沢山のペレットを24時間供給し続けたり、屋外の大型ペレットサイロ(タンク)からペレットタンクへ搬送する必要があります。現在は殆どがオーガスクリューにて搬送しており、設置が大がかりとなり費用も嵩む上、ペレット詰りが発生するたびに分解メンテナンスに費用・工数を掛けてきました。

イタリア・ADVANCE社のペレット搬送システムはエアーでフレキシブルホースを通じて行えるので設置もフレキシブルで簡単です。ホースは国内で手配出来ます。

今、ヨーロッパでは当たり前のエアー搬送システムです。

※輸入品の為、価格は予告なく変更される場合がございます。何卒ご了承下さい。

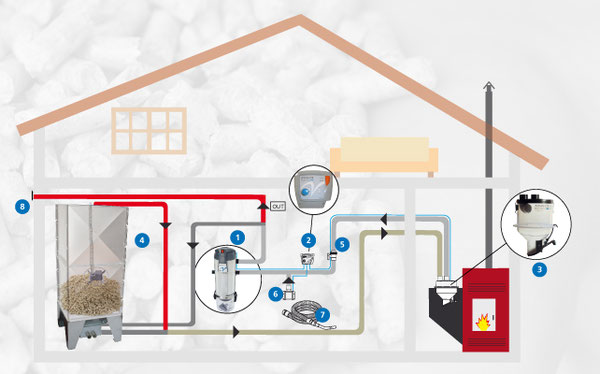

■システム概要

①:バキュームユニット「NOVA1」   ②:コントロールパネル

③:燃料タンクディスペンサー        ④:ペレットタンク

⑤:開閉バルブ             ⑥:オプション・バキュームホース接続口

⑦:クリーニング用バキュームホース   ⑧:エアーベント(排気口)

※バキュームユニットとペレットタンクとの距離は25m以下にして下さい。

■システムパーツ

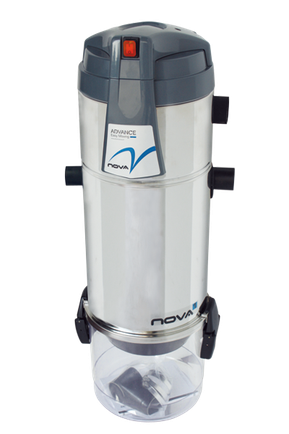

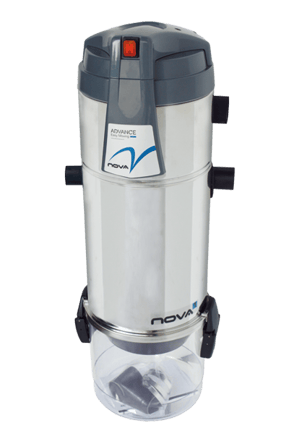

<バキュームユニット「NOVA1」>

バキュームユニット「NOVA1」/110V

定価:160,000円(税抜)

NOVA1の寸法・仕様詳細
Nova1_ENG.pdf
Adobe Acrobat ドキュメント 361.4 KB
バキュームユニットNOVA1取扱説明書
バキュームユニットの設置方法、メンテナンス方法はこちらを参照して下さい。
NOVA1取扱説明書.pdf
Adobe Acrobat ドキュメント 1.9 MB

<コントロールパネル>

コントロールパネル/110V

定価:48,000円(税抜)

コントロールパネルの寸法・仕様詳細
Control_Panel_ENG.pdf
Adobe Acrobat ドキュメント 423.7 KB
NOVA1コントロールパネル取扱説明書.pdf
Adobe Acrobat ドキュメント 2.0 MB

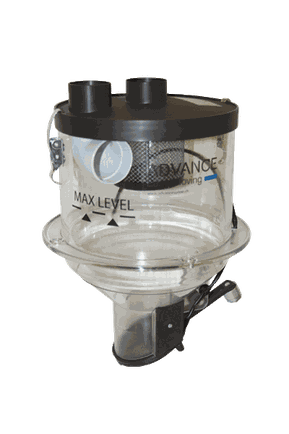

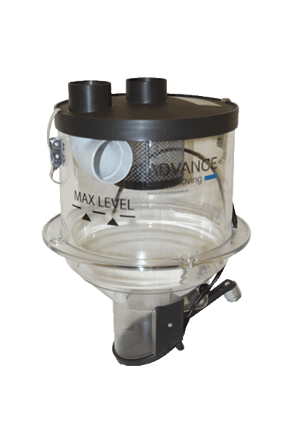

<燃料タンクディスペンサー>

燃焼機器のタンクへ燃料を落とすディスペンサーです。タンクの上へ取付けます。

定価:33,000円(税抜)

タンクディスペンサーの寸法・仕様詳細
Dispenser_ENG.pdf
Adobe Acrobat ドキュメント 356.2 KB

<タンクボトムバキュームユニット>

屋外のサイロなどから搬送する場合にはサイロボトム(底)に

バキュームユニットが必要になります。

こちらは電気を使用しないタイプで軽負荷の小型サイロに最適です。

定価:30,000円(税抜)

バルブ付タンクボトムバキュームケースの寸法・仕様詳細
※ファイル内の画像は異なります。
Cassetta_ENG.pdf
Adobe Acrobat ドキュメント 248.2 KB

屋外の大型サイロなどから搬送する場合や長さ25mm以上のペレットが混在する場合にはサイロボトム(底)に大型サイロ用バキュームユニットを装着する事をお勧めします。(110V)

バルブで排出口(吸気口)のブリッジを崩しますので、詰まり難くなります。

定価:86,000円(税抜)

タンクボトム「バキュームマジック」ユニットの寸法・仕様詳細
vacu matic.pdf
Adobe Acrobat ドキュメント 199.9 KB

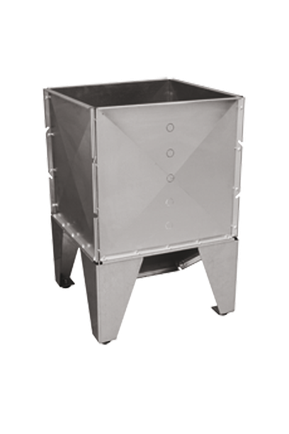

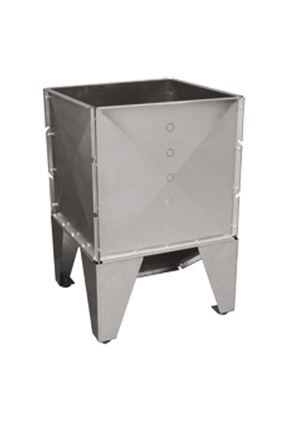

<ペレットタンク>

メーカーオリジナルペレットタンク

※別売のタンクボトムバキュームユニットが必要です。





定価:160,000円(税抜)(ミドルサイズ)

ミドルサイズ詳細
Magazzinotrambig_ENG.pdf
Adobe Acrobat ドキュメント 313.8 KB

<ペレットタンク用格子>

大きな異物混入防止に便利です。



ミドルサイズ用

定価:21,000円(税抜)



ミニサイズ用

定価:15,000円(税抜)


<レベルセンサー>

ペレットタンク用レベルセンサー

定価:18,000円(税抜)

レベルセンサーの仕様
Sensore_ENG.pdf
Adobe Acrobat ドキュメント 284.9 KB

<フレキシブルホース>

こちらの部品は各パーツと接続してペレットが搬送される静電気帯電防止素材のフレキシブルホースです。国内でも手配出来ますので国内での購入をお勧めいたします。

Φ50x20m

定価:95,000円(税抜)

Φ50x5m

定価:27,000円(税抜)
